工作原理
搖擺篩啟動后，設備搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱和篩面連體作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動。

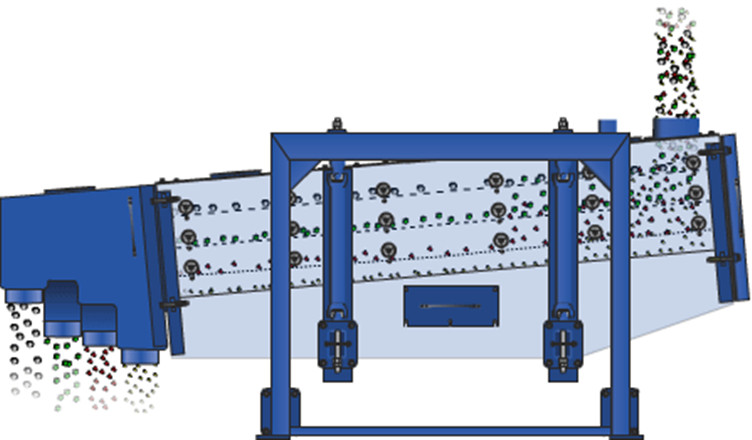

方型搖擺篩又可叫往復式振動篩，其電機驅動裝置所產生的振動力是一繞定軸、方向呈一定規律變化的慣性力，本質是由偏心輪繞定軸轉動所形成的往復慣性力。根據R系列方形搖擺篩的結構特點及工作原理，其篩面一般為水平或微傾斜布置（傾斜角度為0°~5°）。R系列方形搖擺篩的工作原理為:搖擺篩啟動后，設備搖動體即篩箱在慣性力的作用下作前后往復運動，篩箱和篩面連體作周期性搖動，從而使篩面上的物料隨篩箱一同作定向跳躍式運動。期間，小于篩孔的物料通過篩孔落到下層，成為篩下物，大于篩孔孔徑的物料經連續翻滾跳躍運動后從排料口排出，從而完成篩分工作。從R系列方形搖擺篩的工作原理可以看出，其傳動機構偏心輪距物料運動軌跡及物料在篩面上的滯留時間有重要的影響，也即對篩機處理能力和篩分效率有相反的影響。實際篩分作業中，我們可以根據具體情況，在生產能力和篩分效率兩方面有所取舍。
產品特點
1.采用平面回轉原理，改善了物料在篩網上的分布狀態，有效地提高了篩網使用率
2.適合圓柱狀、片狀等不規則物料，篩分精度高達98%，是普通振動篩的數倍或更高
3.可單層或多層使用，每層篩網均設有梳型清篩裝置
4. 整個工作過程中始終保持清潔可以降低對環境的污染
設備參數
| 型 號 | 有效篩分面積（㎡） | 功率（KW） | 篩面傾角（°） | 層數 | 回轉頻次（r/min） | 篩箱行程（mm） |
| RA-CFYBS-1030 | 3 | 3 | 5~8 | 1~5 | 180~260 | 25~60 |
| RA-CFYBS-1036 | 3.6 | 4 | 5~8 | 1~5 | 180~260 | 25~60 |
| RA-CFYBS-1230 | 3.6 | |||||
| RA-CFYBS-1236 | 4.32 | 5.5 | 5~8 | 1~5 | 180~260 | 25~60 |
| RA-CFYBS-1530 | 4.5 | |||||
| RA-CFYBS-1536 | 5.4 | 7.5 | 5~8 | 1~5 | 180~260 | 25~60 |
| RA-CFYBS-1830 | 5.4 | |||||
| RA-CFYBS-1836 | 6.48 | 7.5 | 5~8 | 1~5 | 180~260 | 25~60 |
